风机底座与混凝土基础之间的处理方式及要求

        在满载荷运转下,风机各组成部件必须保证风机系统能够安全、稳定地运行。其中,满足风机混凝土基础、安装垫铁及地脚螺栓的各项要求是保证风机能够稳定、安全运行的重要保障。

1、混凝土基础的要求

        1)风机地基基础一般采用钢筋混凝土,按内力大小通过计算配置钢筋或按土建规范配置构造钢筋。二次灌浆用的混凝土标号为250号和300号。

        2)风机及其底座边缘到基础侧面的净距离一般不小于100mm,风机总图中已标明二次灌浆的找平层或灌浆层的位置和尺寸,其厚度不小于25mm。

        3)二次灌浆必须在设备各项安装精度调整合格后24小时内进行,逾时应重新调整安装精度;二次灌浆强度未达到70%以上时,不得在机组上进行任何其他作业,防止位移。

2、垫铁的安装要求

        垫铁是风机安装中最常用的基本材料之一,将其垫于风机底座与混凝土基础之间,用其承受风机的质量和运转中产生的各种动负荷,并在安装时调整风机的标高和横、纵水平度。垫铁的安装要求如下。

        1)斜垫铁必须成对使用,且每一垫铁组只能使用一对斜垫铁,每一垫铁组不宜超过5块。垫铁的表面必须平整,每组垫铁数一般不超过3~4块,厚垫铁放在下层,而最薄垫铁应夹在中间,以免产生翘曲变形,同一组垫铁放置必须整齐。设备调整好水平和方位,再将每组垫铁焊接固定好。

        2)为了使每一垫铁之间、垫铁与设备底座之间接触良好,垫铁接触面的加工精度应达到要求,粗燥度要求应不低于12.5 。

        3)垫铁组的位置和数量应符合下列要求。每个地脚螺栓旁边至少有一组垫铁,在不影响灌浆的情况下,垫铁组应放在靠近地脚螺栓和底座主要受力部位下方,相邻两垫铁组间的距离宜为500~1000mm。

        4)风机机组找正、找平后,垫铁端面应露出风机机组底座外缘,平垫铁宜露出10~30mm,斜垫铁宜露出1-~50mm。垫铁组伸入风机机组底面的长短应超过地脚螺栓的中心。

3、地脚螺栓的安装要求

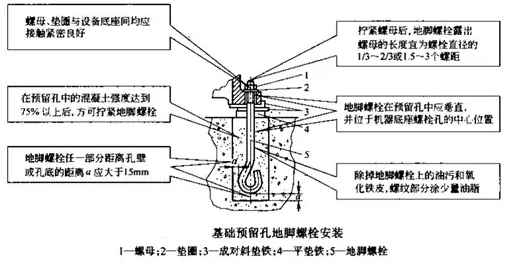

        将风机紧固到混凝土基础上的螺栓,具有较强的稳定性。图1所示的是风机地脚螺栓的安装要求图。其中,1-螺母、2-垫圈、3-成对斜垫铁、4-平垫铁、5-地脚螺栓。

基础预留孔地脚螺栓安装要求图

图1  基础预留孔地脚螺栓安装要求图


4、365biwei 底座与混凝土基础的安装方式

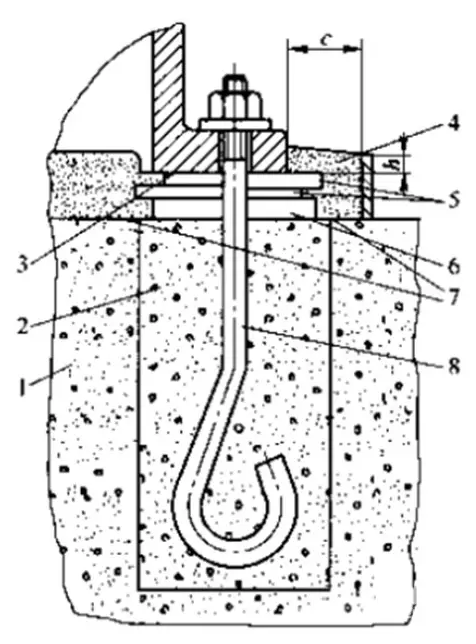

风机底座与混凝土基础的安装示意图

图2  风机底座与混凝土基础的安装示意图

        随着风机安装工艺要求的逐渐提高,风机底座与混凝土基础之间的安装技术也在不断发展。符合国家标准的风机底座与混凝土基础的安装示意图如图2所示,其中,1-混凝土基础、2-一次灌浆、3-底座底面、4-二次灌浆层、5-成对斜垫铁、6-平垫铁、7-麻面、8-地脚螺栓、9-风机方箱底座。
