浅析通风机的进、出气联合试验装置

　　通风机的进、出气联合试验装置是怎样的？如何比较和选用试验方法？

　　答：进、出气联合试验装置如图1所示。通风机的进风筒最小长度为2.5d1。风筒入口装有集流器，风筒末端装有9孔的整流器。

　　通风机的出风管长度不小于8d1，如通风机出风口为矩形，应在出风筒始端装置一个过渡连接管，将矩形变为圆形。

　　通风机工况，可在出风筒末端用阀门或挡板调节。

　　进气试验方法采用的装置和操作程序，比出气和联合试验方法简单。集流器入口断面和进风筒内的气流速度比较均匀。在集流器后面测量Pi，以决定通风机流量的方法，不但试验简便，而且计算结果准确。因此，在一般情况下，经常选用进气试验方法。

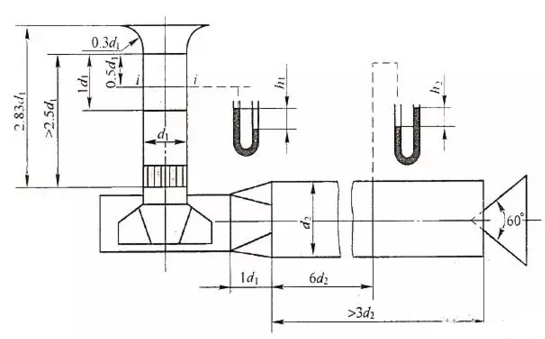

图1进、出气联合试验装置示意图

　　在出气试验方法中，出风筒内的速度均匀，用皮托管测量断面上平均动压，以确定通风机流量的方法比较麻烦，且准确性较差。优点是测出的流量是通风机实际排出的流量。进气试验方法测得的通风机入口流量，由于主轴与机壳间存在泄漏损失，则比实际排出流量略大。

　　进、出气联合试验方法兼有进气方法与出气方法的优点，但装置较复杂。

　　试验风筒的横截面积，尽可能与通风机进风口和出风口的断面面积相等。以保证气流速度均匀，使试验结果准确。如必须做成两断面不等时，两断面面积的比值应在0.7-1.3倍的范围内，并应保持过渡管有必要的长度，避免测点所在断面出现涡区。
